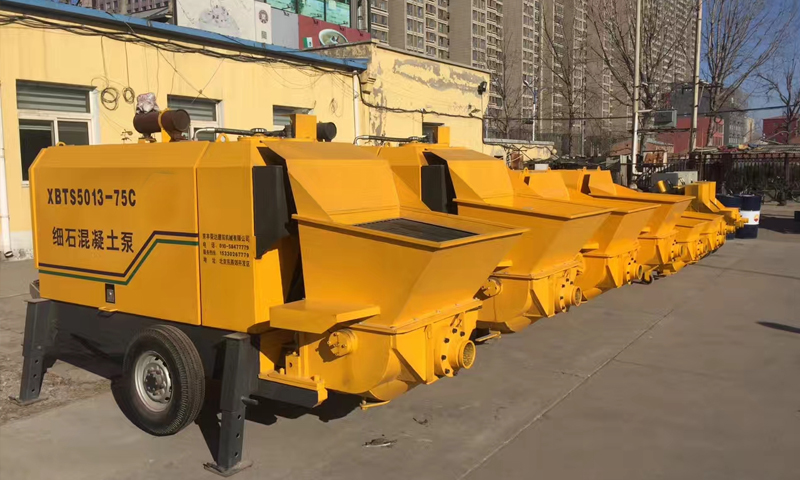

XBTS5013-75C柴油細石混凝土泵簡介
一、概述

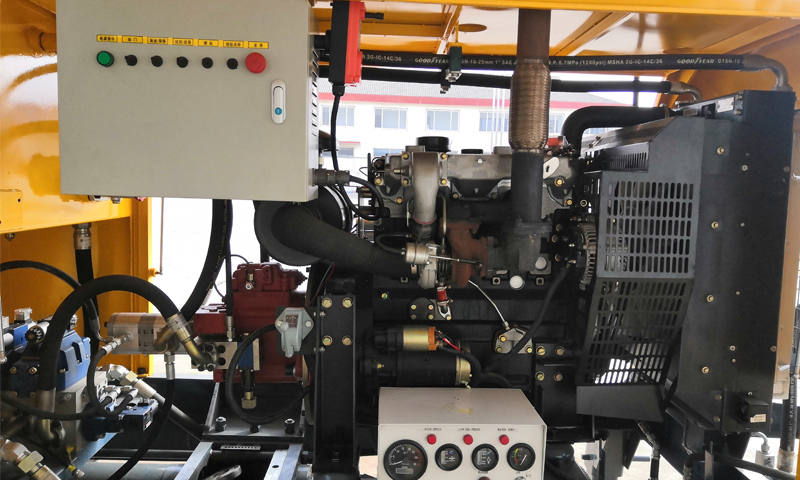

該系列混凝土泵是一種柴油機驅動的S管閥混凝土泵。該機系統可靠，故障率低，維修方便，主要適用于40層樓面以下高度地暖工程中細石混凝土填充層或砂漿填充層的大面積、效率高的施工。還適用于各類工程建設中細石混凝土的輸送，各類基礎樁的壓力灌漿等。主要特點如下：
1. 本機技術先進，功能完備，內部空間大，維護保養方便；
2. 主油泵采用進口柱塞泵，能根據外負荷的大小自動調節排量又能手動無級調節；
3. 電氣部分采用施耐德元?dú)饧捌放瓶删幊绦蚩刂破鳎≒LC），在控制程序中設置了多種自動保護模式，取代了復雜的繼電器線路，簡單，故障率低，可靠性高；
4. 眼鏡板、切割環（帶有自動補償裝置），采用硬質合金配以進口耐磨焊條，抗磨，阻力小，吸料性更好；
5. 大容積油箱及超大流量的強制風冷能使系統的油溫控制在合理的范圍內，大限度的延長了系統的壽命；
6. 攪拌上密封與軸承雙重獨立的密封結構，杜絕了攪拌漏漿的同時減少了液壓馬達損壞的可能性；
7. 主要潤滑點采用自動潤滑裝置，確保機件的使用壽命；
8. 簡單的高低壓轉換方式，可方便實現泵送不同距離的目的。
二、主要技術參數
|
項目 |
單位 |
XBTS5013-75C(柴油) |
|
|
理論輸送壓力 出壓力 |
小排量 |
Mpa |
13 |
|
大排量 |
9 10 9 |
||
|
理論輸 送量 |
小排量 |
m3/ h |
25 |
|
大排量 |
50 |
||
|
系統 壓力 |
主油路 |
Mpa |
28 |
|
攪拌油路 |
10 |
||
|
柴油機功率 |
kw |
75 |
|
|
輸送砼規格 |
骨料粒徑 |
mm |
≤30 |
|
坍落度 |
160—220 |
||
|
最大理論輸送距離 |
水平 |
450 |
|
|
垂直 |
160 |
||
|
上料高度 |
mm |
1280 1040 |
|
|
料斗容積 |
L |
380 |
|
|
輸送管徑 |
mm |
? 80（100/125） ? 80(100/125) ? 80 ? 80(100) |
|
|
液壓油箱容積 |
L |
350 300 |
|
|
外形尺寸（長×寬×高） |
mm |
4500×1600×2150 |
|
|
最大拖行速度 |
Km/h |
8 |
|
|
主機質量 |
kg |
3200 |
|
